Autonics TZN/TZ

Продукция > Датчики > Температурные датчики и контроллеры
Регуляторы температуры Autonics серии TZN/TZ
Autonics
Регулятор температуры TZ/TZN Autonics
Температурные ПИД-контроллеры серий TZN оснащены двухскоростным контуром ПИД-управления температурой, обеспечивающим либо высокоскоростное, либо высокоточное управление температурой. Эти температурные контроллеры отличаются высокой точностью отображения данных ±0,3%, имеют 2-шаговую функцию автонастройки и поддерживают до 13 различных типов входов, обеспечивая точнейшее управление температурой при небольших затратах.
Основные характеристики
Температурные ПИД-контроллеры серий TZN/TZ оснащены двухскоростным контуром ПИД-управления температурой, обеспечивающим либо высокоскоростное, либо высокоточное управление температурой. Эти температурные контроллеры отличаются высокой точностью отображения данных ±0,3%, имеют 2-шаговую функцию автонастройки и поддерживают до 13 различных типов входов, обеспечивая точнейшее управление температурой при небольших затратах.
Двухскоростной ПИД-регулятор
- Высокоскоростной отклик: минимизирует время, необходимое для достижения SV
- Низкоскоростной отклик: минимизирует перерегулирование для чувствительного контроля температуры
Высокая точность отображения: ± 0,3% от полной шкалы
2-ступенчатая функция автонастройки
Различные типы входных сигналов (всего 13): включает датчик температуры и аналоговые входы
Различные варианты дополнительного вывода:
- Различные аварийные выходы, включая аварийную сигнализацию обрыва цепи и аварийную сигнализацию поломки датчика
- Выходной сигнал PV (4-20 мА=)
- Выход связи RS485
Функция отображения десятичной точки для аналоговых входов

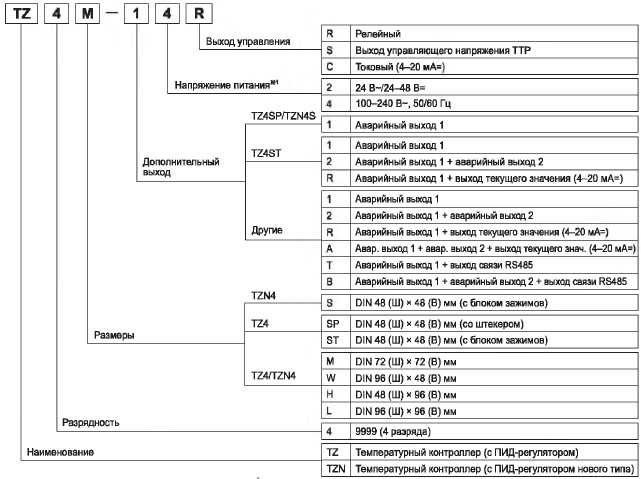

Температурные контроллеры с двумя режимами автоматической подстройки ПИД-регулятора (серии TZN/TZ)
Температурные контроллеры с двумя режимами автоматической подстройки ПИД-регулятора (серии TZN/TZ)
Только для моделей TZ4SP, TZ4ST, TZ4L, TZN4M.
Технические характеристики температурных контроллеров
Серия
TZ4SP
TZN4S
TZ4ST
TZ4M
TZN4M
TZ4W
TZN4W
ТZ4H
TZN4H
ТZ4L
TZN4L
Внешний вид










Напряжение питания
Переменный ток
100-240 В~, 50 /60 Гц
Переменный/Постоянный ток
24 В~, 50/60 Гц; 24-48 В
Допустимый диапазон напряжения
90-110 % номинального напряжения
Потребляемая
мощность
Переменный ток
Не более 5 ВА (100-240 В~, 50/60 Гц)
Не более 5 ВА (100 -240 В~, 50/60 Гц)
Переменный / постоянный ток
Не более 8ВА (24 В~, 50/60 Гц); не более 7 Вт (24-48 В)
Тип дисплея
7 -сегментный , светодиодный (текущее значение (РV)~ красный, уставка (SV) - зеленый )
Размер знака (Ш х В)
TZ4SP: 4,8 х 7,8 мм
TZN4S: PV — 7,8 х 11,0 мм; SV - 5,8 х 8,0 мм
4,8 х 7,8мм
TZ4M: PV-9,8 х 14,2 мм;
SV-8,0 х 10,0 мм
TZN4M: PV-B 8,0 x 13,0мм;
SV-5,0 X 9,0 мм.
8,0 х 10,0 мм
TZ4H: 3,8 х 7,6 мм
TZN4H: PV-7,8 х 11,0 мм; SV-5,8 x 8,0 мм.
PV-9,8 x 14,2 мм
SV-8,0 х 10,0 мм
Тип входа
Термосопротивление
DPt 100, JPt 100, 3 провода (допустимое сопротивление линии не более 5 Ом на провод)
Термопара
К(СА), J(IC), R(PR), E(CR), Т(СС), S(PR), N(NN), W (TT) (допустимое сопротивление линии не более 100 Ом)
Аналоговый
1-5 В, 0-10 В, 4-20 мА
Выход управления
Релейный
250 В~, З А , 1с
ТТР
12 В= ±3 В, не более 30 мА
Токовый
4 - 20 мА= (нагрузка не более 600О м)
Дополнительный выход
Вых. текущего значения
4 - 20 мА= (нагрузка не более 600 Ом)
Аварийный вых. 1
250 В - , 1 А, 1а
Аварийный вых. 2
250 В~, 1А , 1А
Вых. связи
RS485 (передача текущего значения уставки , настройка уставки)
Тип регулирования
ВКЛ ./ВЫКЛ ., П-, ПИ-, ПД-, ПИДФ - (быстрая настройка), ПИДС- (медленная настройка)
Точность показаний
п. ш. ±0 ,3 % или ±3 аС, выбрать большее значение
Способ настройки
Кнопки лицевой панели
Гистерезис
1..100 °С (0,1..100 ,0 °С), измен, (дискретное регулирование)
Выход сигнализации
Настройка вкл./выкл. выхода сигнализации: 1..100 (0,1 ...100,0) С
Диапазон про порционального регулирования (П)
0,0- 100,0 %
Интегральная составляющая (И)
0-3600 с
Дифференциальная составляющая (Д)
0-3600 с
Время регулирования (Т)
1-120 с
Период измерения
0.5 с
Уставка сигнализации обрыва контура
1-999 с
Уставка линейного измерения
Линейное нарастание и линейное убываение за 1-99 мин
Диэлектрическая прочность
2000В-, 50/60 Гц в течении 1 мин (входным зажимом и зажимом питания)
Серия
TZ4SP/TZN4S
TZ4ST
TZ4M/TZN4M
TZ4W/TZN4W
TZ4H/TZN4H
TZ4L/TZN4L
Вибрация
Амплитуда 0,75 мм при частоте 10-55 Гц (в течение 1 мин) по каждой из осей X, Y, Z в течение 2 часов
Ресурс реле
Главный выход
Механический: не менее 10 000 000 циклов. Электрический: не менее 100 000 циклов (резистивная нагрузка 250 В~, 3 А)
Дополнительный выход
Механический: не менее 20 000 000 циклов. Электрический: не менее 500 000 циклов (резистивная нагрузка 250 В -, 1 А)
Сопротивление изоляции
Не менее 100 МОм (при 500 В= по мегомметру)
Помехоустойчивость
Шум прямоугольной формы ±2 кВ, (ширина импульса 1 мкс) от имитатора шума
Хранение данных в памяти
Приблиз. 10 лет (при использовании энергонезависимой полупроводниковой памяти)
Условия хранения
Температура среды
-10...+50 “С; хранение: -20...+60 "С
Влажность
35-85 % относительной влажности; хранение: 3 5-85 % относительной влажности
Масса *2
TZ4SP: Приблиз. 136 г.
TZN4S: Приблиз. 150 г
Приблиз. 136 г
Приблиз. 270 г
TZ4W: Приблиз. 270 г.
TZN4W: Приблиз. 259 г
Приблиз. 259 г
Приблиз. 360 г

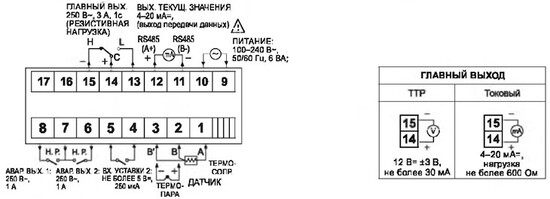

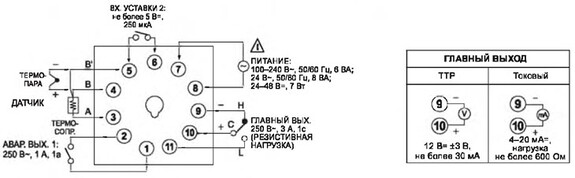

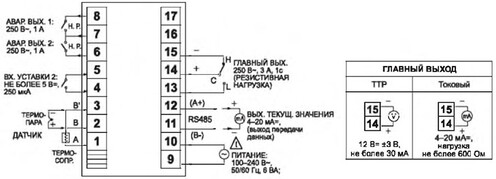

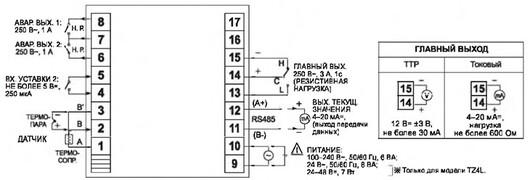

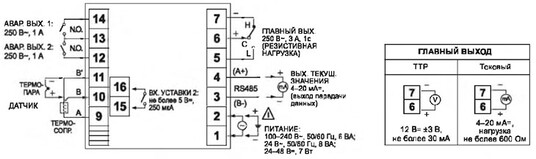

Схемы соединений контроллеров TZN/TZ
TZN4M

TZ4SP

TZ4W/TZN4W

TZ4H/TZN4H

TZ4ST

TZN4S

TZ4M

TZ4LI / TZN4L
